150W 产品系列
产品系列

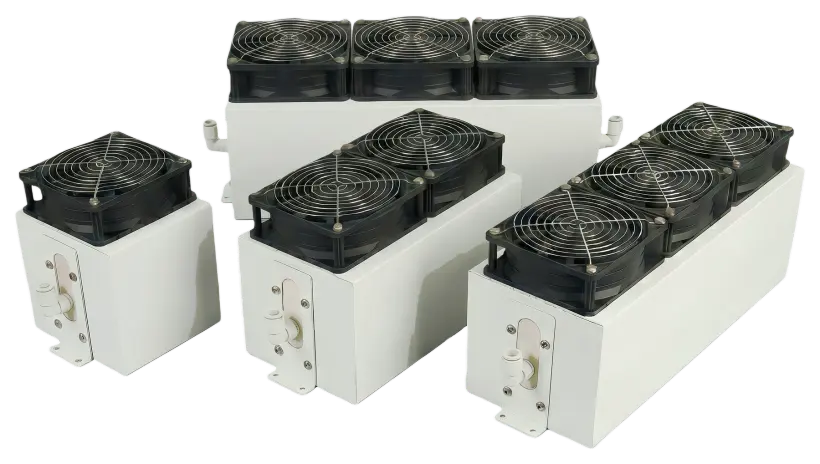

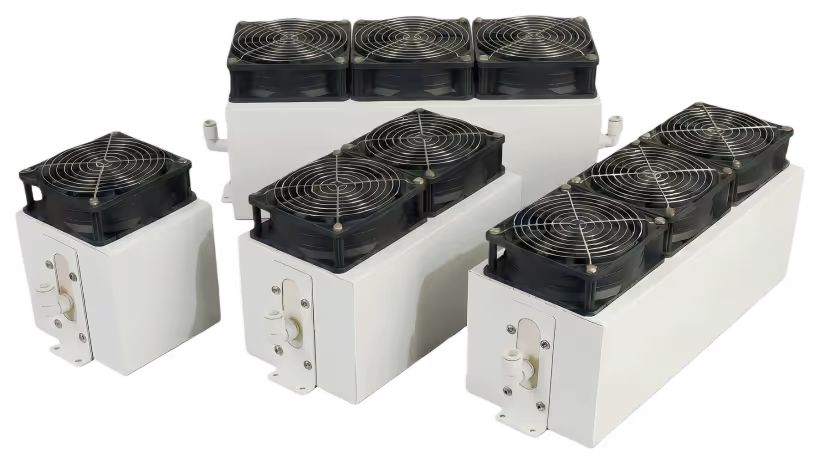

定制 TEC 制冷模组与半导体制冷组件
针对不同制冷量、安装空间和 OEM 设备结构设计的定制 TEC 制冷模组、半导体制冷系统与半导体制冷组件。
技术参数
标准 TEC 制冷组件数据
重要设计依据
本表提供我司标准 TEC 制冷模组的技术数据。标准制冷模组以目标液体冷却温度 25°C 作为设计基准，制冷量为 150W、250W 和 300W。如客户需要将液体冷却至 25°C 以下，需提供具体应用要求，我司将根据实际液体温差设计制冷量。
- 01 制冷技术
- 半导体 TEC / Peltier 制冷，适用于半导体制冷系统
- 02 制冷类型
- 风冷组件
- 03 冷却介质
- 液体
- 04 液体流量
- 2-10L/min
- 05 接口管径
- 8mm 外径
- 06 风扇数量

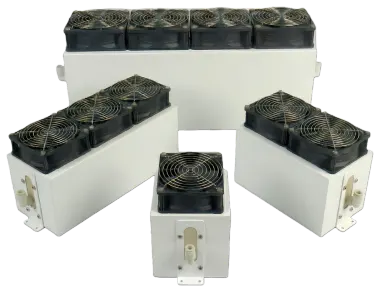

- 单风扇、双风扇、三风扇或定制多风扇
- 07 制冷量
- 150W / 250W / 300W
- 08 冷端结构
- 可定制金属接触板、冷块或项目专用接口
- 09 散热设计
- 根据应用设计散热器和风道
- 10 输入电压
- 150W - DC24V / 250W - DC12V / 300W - DC24V
- 11 电流
- 150W - 7A / 250W - 20A / 300W - 14A
- 12 环境温度
- -10℃-50℃
- 13 温控精度
- ±0.1℃
- 14 温度控制
- 可选传感器和控制器集成
- 15 安装接口
- 支架、孔位和设备接口可定制
- 16 外壳材料
- 可根据结构和生产要求选择
- 17 应用
- 医疗、医美、实验室和工业设备
- 18 服务
- OEM/ODM 设计、打样、测试支持和批量生产
注：实际性能取决于 TEC 配置、散热设计、环境温度、冷端结构和工作条件。
尺寸图纸
标准模组机械尺寸
150W、250W 和 300W 标准 TEC 制冷模组参考图纸。最终机械接口可根据目标设备定制。

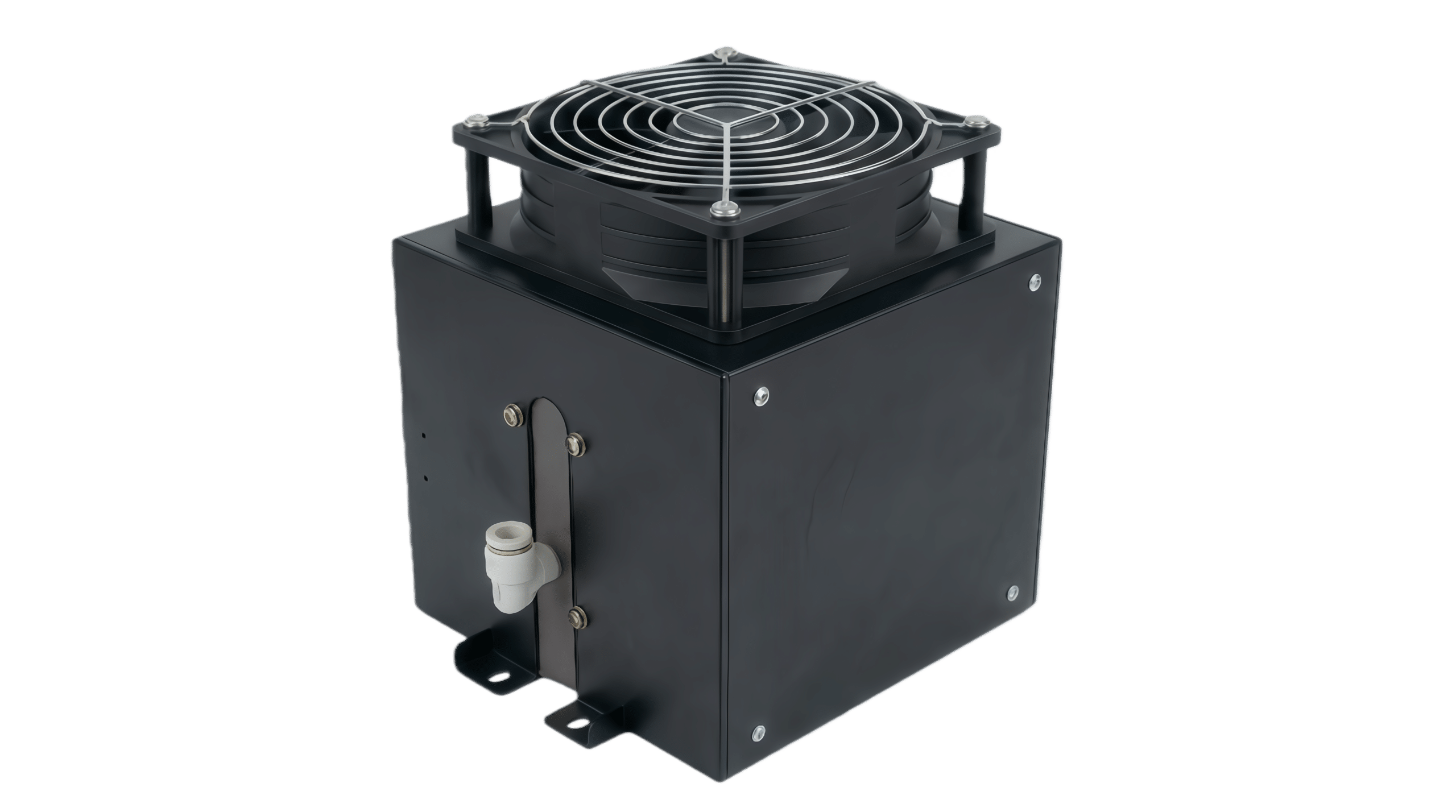

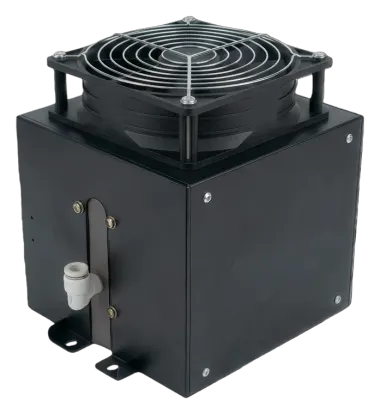

150W 图纸
150W TEC 制冷模组
标准尺寸图纸

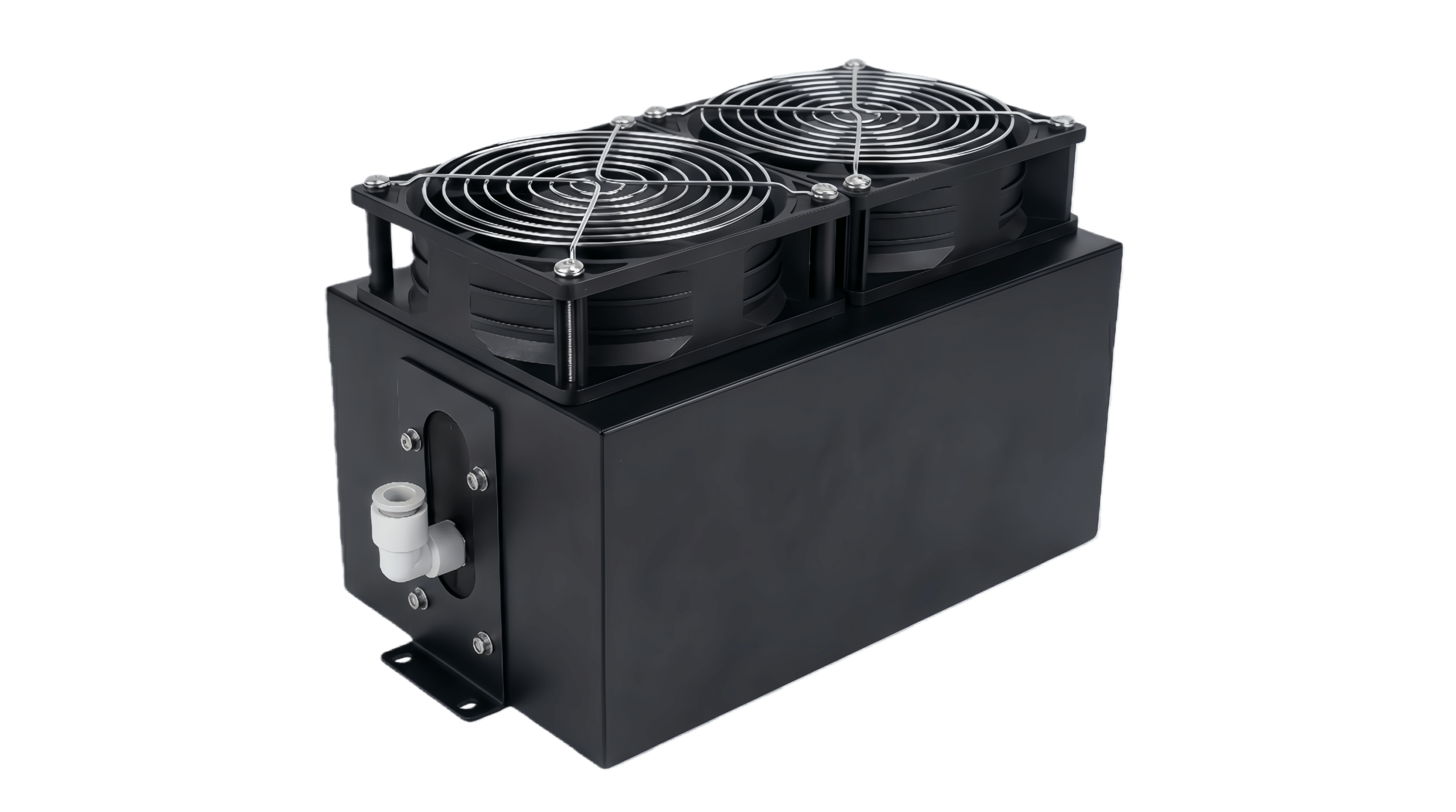

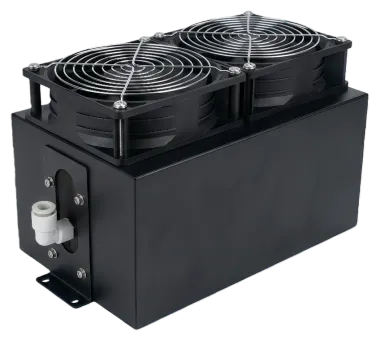

250W 图纸
250W TEC 制冷模组
标准尺寸图纸

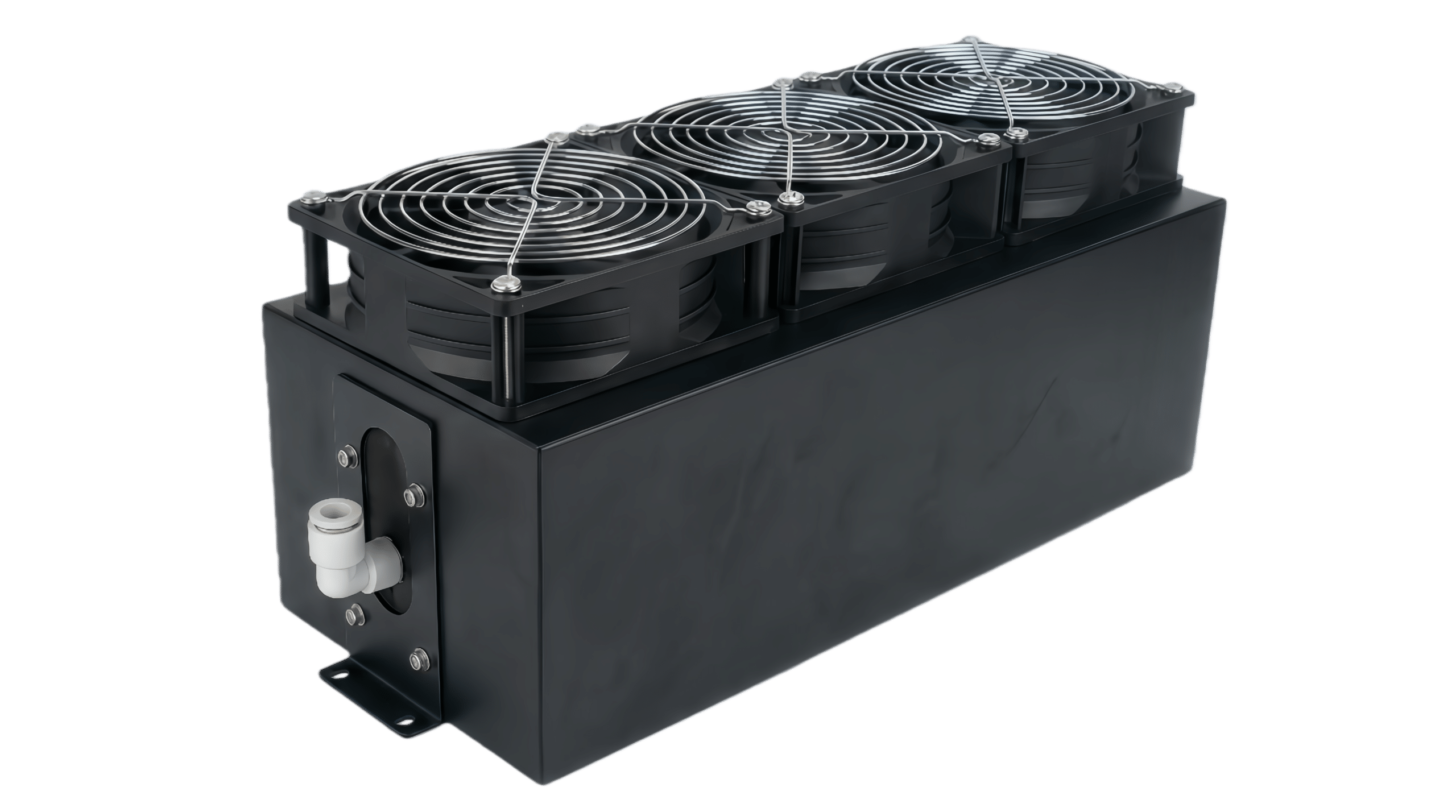

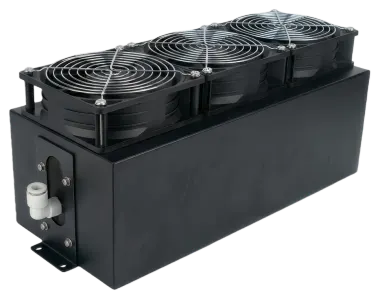

300W 图纸
300W TEC 制冷模组
标准尺寸图纸
配件
TEC 制冷系统配件与 TEC Cooler
可选配件和 TEC Cooler 制冷片可与半导体制冷模组组合，形成适用于设备集成的完整液体循环系统。

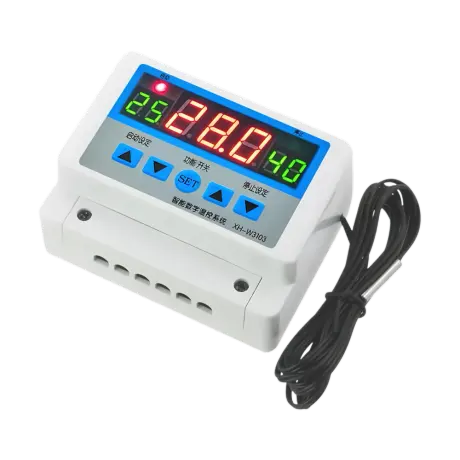

温控模块 控制
配合 TEC 制冷组件使用的数字温控模块，用于目标液温管理、传感器反馈和系统运行控制。
- 温度监测
- 控制器集成
- 支持精密控制回路

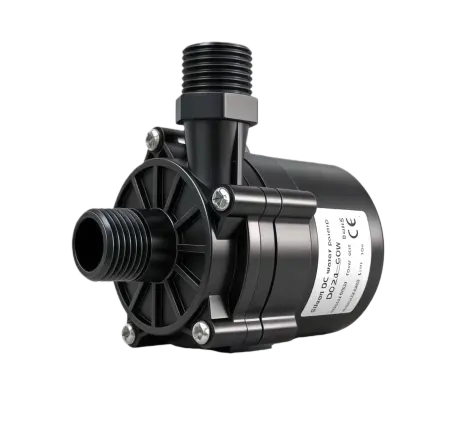

水泵 循环
紧凑型循环水泵，用于驱动冷却液通过 TEC 制冷模组、冷端接口、水箱和设备水路。
- 液体循环
- 紧凑集成
- 支持闭环冷却
水箱 储液
与水泵和 TEC 制冷模组配套使用的冷却液储液箱，帮助形成稳定的设备水路循环系统。
- 冷却液储存
- 水路循环支持
- 适合设备集成

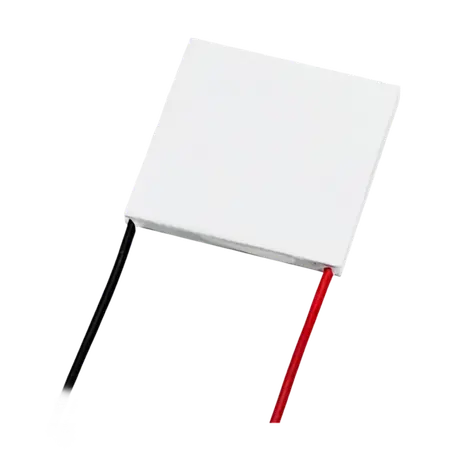

TEC Cooler TEC 核心
高性能 TEC Cooler 制冷片，可用于定制半导体制冷模组和紧凑型嵌入式温控系统。
- 最大温差 65℃ 以上
- 寿命 5 年以上
- DC 电源，RoHS，支持定制
典型水路配置： TEC Cooler 或 TEC 制冷模组 + 温控模块 + 水泵 + 水箱 + 管路和接头。
应用场景
面向 OEM 设备集成的紧凑制冷方案
适用于需要在自有设备内部集成紧凑型 TEC 制冷系统、半导体制冷系统、嵌入式温控方案和可靠制冷组件的制造商和系统集成商。
应用 01 精密温度控制系统
医疗设备制冷
适用于需要稳定液冷、精密温控和可靠冷端集成的医疗设备制冷解决方案。
液冷循环传感器反馈稳定冷端
应用 02 IPL、DPL、OPT 与激光脱毛系统
医美设备
适用于 IPL、DPL、OPT、激光脱毛和术后冷却系统的美容医美设备制冷方案。
接触制冷紧凑模组快速响应
应用 03 样品制冷与局部温控
实验室仪器
用于台式和嵌入式仪器的实验室仪器制冷系统、样品制冷和紧凑温控。
样品制冷局部温控低振动
应用 04 电子、检测和紧凑工业系统
工业设备制冷
适用于电子设备、检测设备和紧凑工业系统的 OEM 热管理方案。
嵌入式制冷热端散热OEM 集成
为什么选择我们
工程导向的 TEC 制冷组件供应
我们通过定制半导体制冷组件、项目化调整和面向量产的 OEM/ODM 合作支持设备团队。
优势 01
固态 TEC 制冷
优势 02
高效风冷散热系统
优势 03
制冷量可定制
优势 04
紧凑模块化设计
优势 05
无压缩机、无制冷剂设计
优势 06
稳定连续运行
优势 07
快速热响应
优势 08
OEM/ODM 集成支持
定制能力
面向设备结构的定制化设计
我们的工程团队可根据热需求、安装空间、设备结构和生产要求调整制冷组件设计。
制冷量
模组尺寸
风扇数量
冷端金属结构
散热器和风道
安装接口
输入电压
温度传感器
控制器
线缆和接插件
外壳材料
OEM/ODM 生产
开发流程
1 设备需求
2 热设计
3 样品开发
4 测试验证
5 批量生产

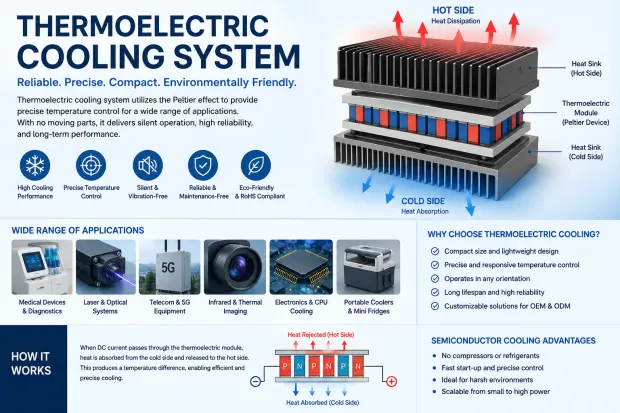

技术原理
半导体制冷如何工作
当电流通过 TEC 元件时，一侧吸收热量形成冷端，另一侧释放热量形成热端。完整半导体制冷组件通过散热器和风扇带走热端热量，以保持实际制冷性能。
实际性能取决于 TEC 配置、散热设计、环境温度、冷端结构和工作条件。
冷端
TEC 元件
热端
散热器
冷却风扇
安装接口
温度传感器 / 控制器
吸收热量 冷端
电流驱动 TEC 元件
释放热量 热端 + 风扇
OEM / ODM 流程
从需求评估到批量生产
01
提交需求
02
热方案评估
03
样品开发
04
测试优化
05
批量生产

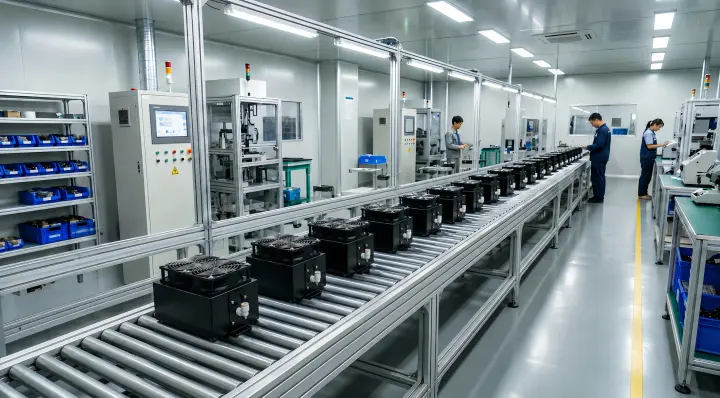

关于阿科迈斯
可靠的精密热管理合作伙伴
Arkmex Technology 专注于高性能 TEC 制冷模组、定制半导体制冷组件、半导体制冷系统和嵌入式温控解决方案，为先进设备制造提供工程化支持。
我们的能力覆盖定制 TEC 制冷模组配置、机械结构设计、热交换设计、驱动电路开发、过程控制和可靠性验证，帮助 OEM/ODM 客户降低集成风险并实现稳定量产。
01
精密
02
可靠
03
协作
阶段 01
设计
阶段 02
打样
阶段 03
测试
阶段 04
量产
工程能力
定制半导体制冷组件开发
嵌入式温控子系统集成
热结构和风道设计
驱动电路和控制器支持
过程控制和可靠性验证
OEM/ODM 打样和批量生产
支持行业
半导体测试设备
医疗诊断仪器
光通信和工业激光系统
新能源电池测试
实验室和分析仪器
医美和美容设备
知识中心
TEC 制冷模组技术资源
围绕定制半导体制冷组件、TEC 制冷模组、半导体制冷系统、紧凑型 TEC 制冷系统、水路循环和 OEM 热管理方案的工程技术内容。
推荐 技术文章
热电制冷系统：紧凑型半导体制冷系统指南
了解热电制冷系统的工作原理、热电换热器设计、半导体制冷和适用于 OEM 设备的精密热电温控系统。
热电制冷系统半导体制冷系统热电换热器
常见问题
项目常见问题
什么是半导体制冷模组？ +
半导体制冷模组通过 TEC 或 Peltier 元件在通电后实现热量转移，一侧吸热形成冷端，另一侧放热形成热端。完整组件通过散热器和风扇移除热端热量。
制冷模组可以根据设备定制吗？ +
可以。制冷量、模组尺寸、风扇数量、冷端结构、散热设计、安装接口、电压、线缆、接插件、控制器和外壳材料都可以根据设备设计评估。
TEC 制冷组件适合哪些应用？ +
常见应用包括医疗设备制冷方案、美容医美设备制冷方案、实验室仪器制冷系统、紧凑型工业设备和局部温控模组。
是否支持 OEM 和 ODM 项目？ +
支持。我们可提供需求评估、OEM 热管理方案设计、样品开发、测试反馈和批量生产支持。
为什么 TEC 模组的散热很重要？ +
冷端吸收热量，热端释放热量。如果热端热量不能通过散热器和风扇高效排出，整套制冷组件的制冷性能会明显下降。
项目评估需要提供哪些信息？ +
建议提供应用场景、设备结构、目标温度、环境条件、可用安装空间、电压、控制方式、预期数量，以及相关图纸或参考图片。
这些模组可以集成到美容设备中吗？ +
可以。TEC 制冷模组常用于美容和医美设备，适合需要紧凑冷端制冷、定制安装结构和稳定设备集成的项目。
